Odstředivý ventilátor TROTEC TFV 900 EX

Vysokotlaký ventilátor pro velké průtoky v zónách ochrany proti výbuchu.

453 300 Kč s DPH

Dostupnost Dostupnost: Na dotaz

Výrobce: TROTEC

Ať už je to velkoobjemové větrání potrubních systémů v Ex-ochranných pásmech třídy 2, čištění nádrží nákladních lodí nebo stavební práce v rafinérských oblastech - vysokotlaký odstředivý ventilátor TFV 900 EX navržen v souladu se směrnicí ATEX 2014/34. / EU, je ideálně vybaven na tyto úkoly, protože dopravuje až 25 000 m³ / h vzduchu i přes připojené hadice na dopravu vzduchu na velmi dlouhých dopravních linkách s vysokými protitlakem a je mimořádně stabilní v náročných provozních podmínkách.

Agresivní prostředí nemá na toto kvalitní zařízení vliv, protože odstředivý ventilátor je integrován v robustním ocelovém krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. Všechny požadované druhy oceli jsou volitelně k dispozici.

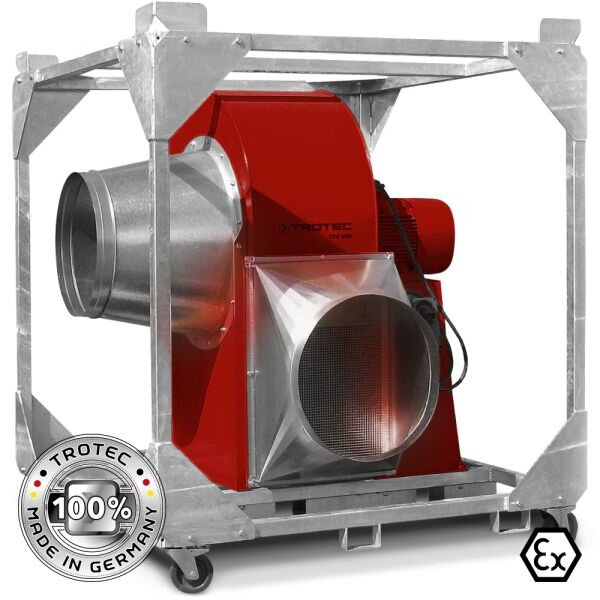

Kromě bezrámové standardní verze je k dispozici také TFV 900 Ex, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábu. Transportní rám vám nabízí maximální mobilitu a je ideální pro použití na často se měnících místech.

Spínače, kabely a vidlice TFV 900 Ex jsou schváleny pro použití tam, kde existuje riziko výbuchu. Pro rozšíření spojení je možné dodat vhodné spojovací zástrčky, které jsou schváleny pro použití v zónách 1, 2, 21 a 22.

Pro TFV 900 Ex je volitelně k dispozici kombinace stykače hvězda-trojúhelník 18,5 kW pro zónu EX 22, 400 V, AC3, IP 55.

grafy vypoctu
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

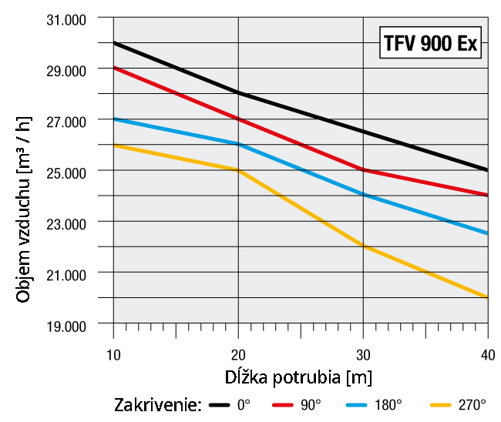

Objem vzduchu ve vztahu k délce potrubí:
objem vzduchu a dlzka hadice

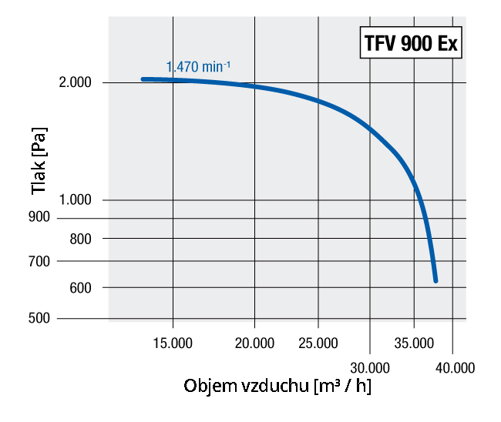

Výkonová křivka na straně tlaku:
tlak a objem vzduchu

Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 33 600 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 25 000
-Pa: 1 900
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 34
-km / h: 122,4
Ventilátor
-Úrovně ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2 150 Pa
-Teplota dopravníku max .: 60 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 18,5 kW
-Doporučená ochrana: 63 A
-Jmenovitý proudový odběr: 36 A
Elektrické připojení
-Konektor: CEE 63 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 630 mm
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdálenost 1 m: 82 dB (A)
-Vzdálenost 3 m: 76 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Třída ochrany: II3G, T4
Rozměry
-Délka: 1 770 mm
-Šířka: 1 200 mm
-Výška: 1 650 mm
-Váha: 450 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
