Odstředivý ventilátor TROTEC TFV 600 EX
Všestranný vysokotlaký ventilátor pro velké vzdálenosti přenášející vzduch v ochranných zónách Ex. Čtěte více

2 až 3 týdny

394 200 Kč

Skladové číslo: TR1510002042

Výrobce: TROTEC

Popis

TFV 600 Ex je navržen pro velkou přepravní kapacitu v chráněných oblastech Ex s vysokým protitlakem i při dlouhých dopravních trasách přes několik vzájemně propojených hadic letecké dopravy.

Díky tomu je TFV 600 Ex ideálním dopravníkovým ventilátorem na větrání v Ex-ochranných pásmech třídy 2, například na čištění nádrží, v přístavních zařízeních, rafinériích, šachtách nebo silách.

I při dlouhé 50-metrové vzdálenosti hadic s několika ohyby zaručuje tento výkonný radiální ventilátor vysoký objem vzduchu, protože na rozdíl od axiálních ventilátorů přenáší TFV 600 Ex vzduch kolmo na osu oběžného kola podle principu odstředivky, v kterým je vzduch tlačen směrem ven a má spirálovitý tvar.

A protože odstředivý ventilátor, který je navržen v souladu se směrnicí ATEX 2014/34 / EU, je integrován do robustního ocelového krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem v tomto kvalitním přístroji, který je kompletně vyroben v Německu, nevadí mu použití v agresivním prostředí. Kryt je volitelně k dispozici ze všech požadovaných druhů oceli.

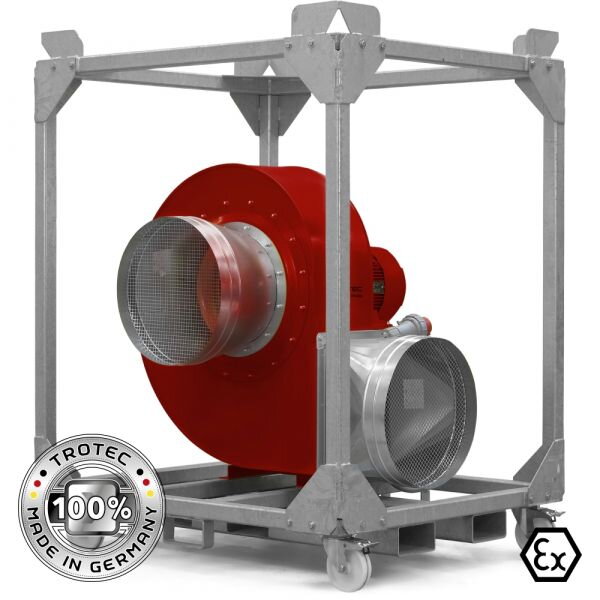

Kromě standardní verze bez rámu je volitelně k dispozici i model TFV 600 Ex, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábem. Transportní rám vám nabízí nejen maximální mobilitu pro použití na často se měnících místech, ale je možné ho i dvakrát složit, aby se šetřilo místo při přepravě nebo skladování.

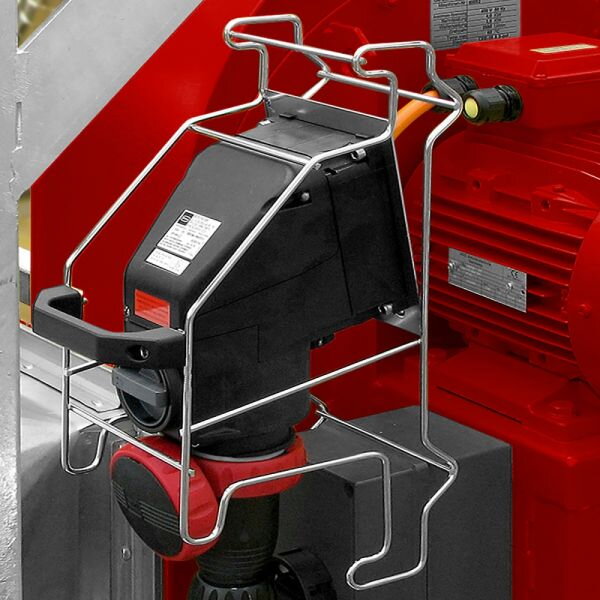

Spínače, kabely a vidlice TFV 600 Ex jsou schváleny pro použití tam, kde existuje riziko výbuchu. Pro rozšíření spojení je možné dodat vhodné spojovací zástrčky, které jsou schváleny pro použití v zónách 1, 2, 21 a 22.

Pro TFV 600 Ex je volitelně k dispozici i kombinace stykače hvězda-trojúhelník 18,5 kW pro zónu EX 22, 400 V, AC3, IP 55.

graf vypoctu
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.
obrazok vypočtu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

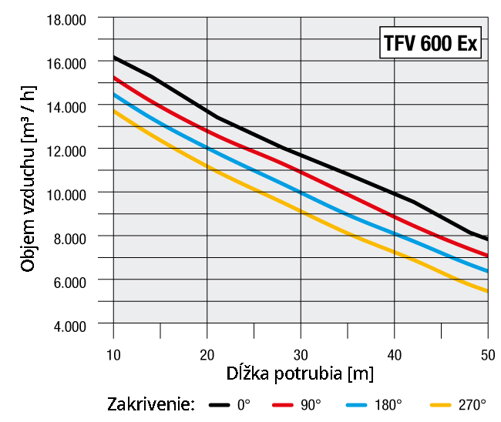

Objem vzduchu ve vztahu k délce potrubí:
objem vzduchu a dlzka hadice

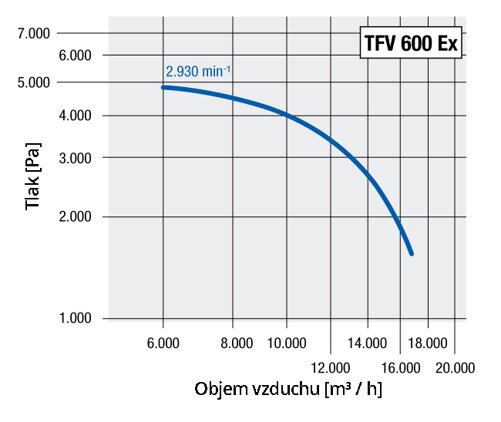

Výkonová křivka na straně tlaku:
tlak a objem vzduchu

Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 16 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h 10 000
-Pa 4 000
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 21
-km / h: 75,6
Ventilátor
-Rychlost ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 4 900 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 18,5 kW
-Doporučená ochrana: 32 A
-Jmenovitý proudový odběr: 32 A
Elektrické připojení
-Konektor: CEE 63 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 600 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdálenost 1 m: 84 dB (A)
-Vzdálenost 3 m: 78 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Třída ochrany: II 3G, T4
Rozměry
-Délka: 1 305 mm
-Šířka: 1 250 mm
-Výška: 1 170 mm
-Váha: 233 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík

Parametry

Kategorie: Průmyslové ventilátory
Výrobce: Trotec
Provedení: Radiální
Hlučnost: 84 dB
Počet rychlostí: 1
Příkon: 18500 W
Dálkové ovládání: Ne
Světlo: Ne
