Pro svou velkou kapacitu přívodu vzduchu a vysoký tlak vzduchu je TFV 300 Ex vhodný pro širokou škálu ventilačních aplikací v Ex-ochranných pásmech třídy 2, například na čištění nádrží, v přístavních zařízeních, rafinériích, šachtách nebo silách.
Agresivní prostředí nemá na toto kvalitní zařízení vliv, protože radiální ventilátor navržen v souladu se směrnicí ATEX 2014/34 / EU je zabudován do robustního ocelového krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. Všechny požadované druhy oceli jsou volitelně k dispozici.
I při dlouhých trasách přepravy vzduchu s několika zatáčkami a vzdálenostmi hadic 40 metrů zaujme TFV 300 Ex vysokou kapacitou přenosu vzduchu. Na rozdíl od axiálních ventilátorů tento výkonný radiální ventilátor dopravuje vzduch kolmo na osu oběžného kola podle principu odstředivky, ve které je vzduch tlačen směrem ven a stlačený v spirálovité skříni.

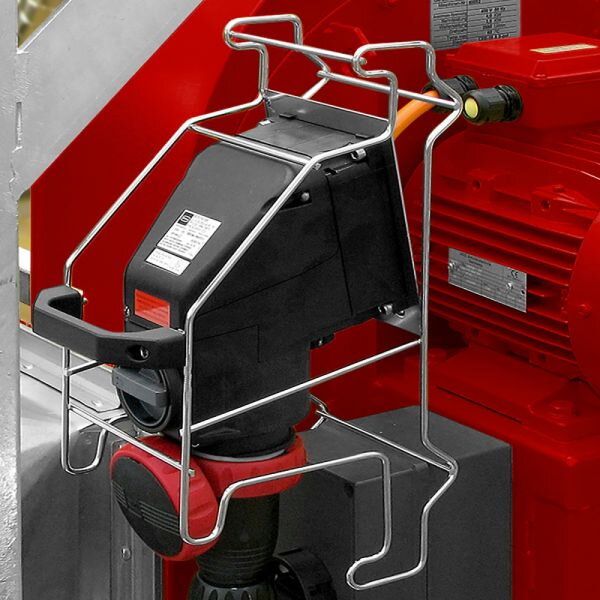

Spínače, kabely a vidlice TFV 300 Ex jsou schváleny pro použití tam, kde existuje riziko výbuchu. Pro rozšíření spojení je možné dodat i vhodné spojovací zástrčky, které jsou schváleny pro použití v zónách 1, 2, 21 a 22.

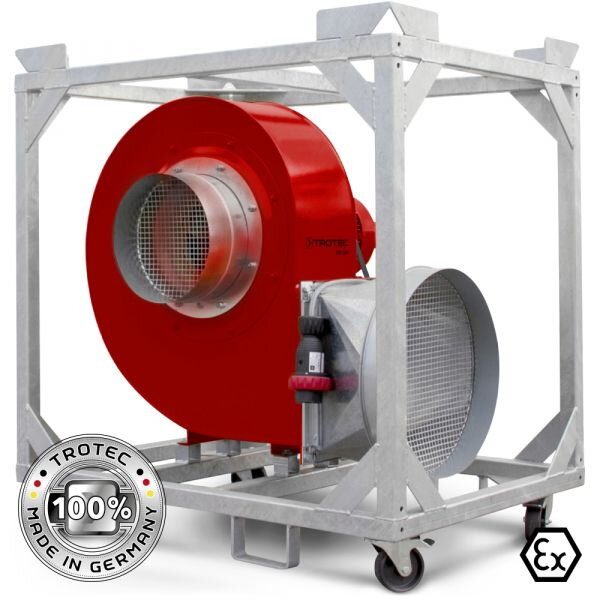

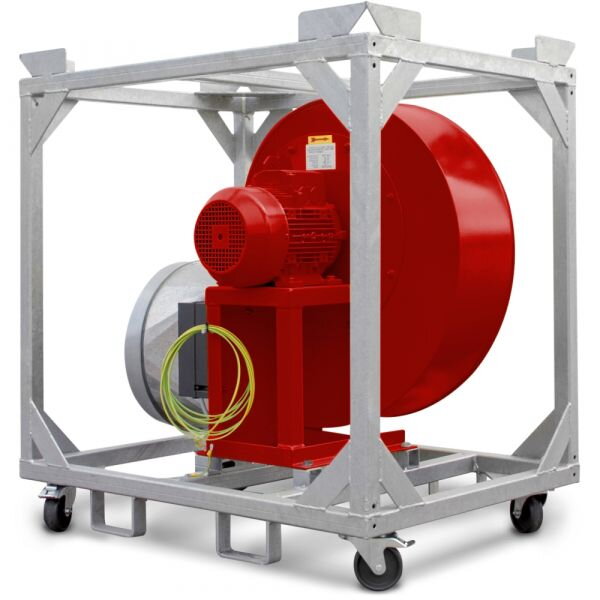

Kromě standardní verze bez rámu je volitelně k dispozici TFV 300 Ex, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábu. Transportní rám vám nabízí maximální mobilitu a je ideální pro použití na často se měnících místech.
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

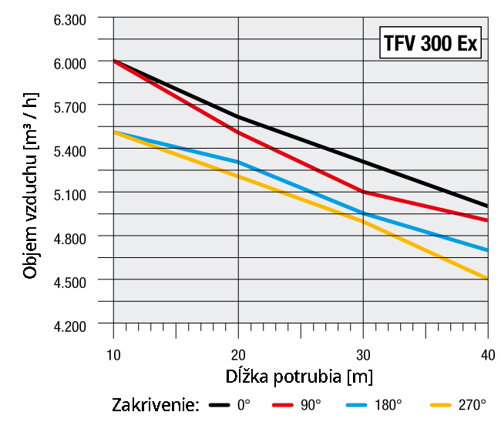

Objem vzduchu ve vztahu k délce potrubí:

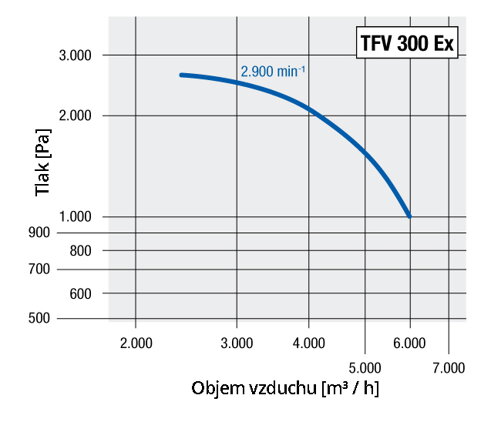

Výkonová křivka na straně tlaku:
Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 7 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 5 000
-Pa: 1 900
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 27
-km / h: 97,2
Ventilátor
-Rychlost ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2800 Pa
-Teplota dopravníku max .: 60 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 4 kW
-Doporučená ochrana: 16 A
-Jmenovitý proudový odběr: 8,6 A
Elektrické připojení
-Konektor: CEE 16 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 300 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdálenost 1 m: 77 dB (A)
-Vzdálenost 3 m: 71 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Třída ochrany: II3G, T4
Rozměry
-Délka: 1 000 mm
-Šířka: 700 mm
-Výška: 830 mm
-Váha: 150 kg
Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
| Výrobce: | Trotec |
| Provedení: | Radiální |
| Hlučnost: | 77 dB |
| Počet rychlostí: | 1 |
| Příkon: | 4000 W |
| Dálkové ovládání: | Ne |
| Světlo: | Ne |
