Odstředivý ventilátor TROTEC TFV 100 EX

Ideální pro dlouhé cesty přepravy vzduchu v ochranných zónách EX s vysokým protitlakem.

207 100 Kč s DPH

Dostupnost Dostupnost: ŘÍJEN 2021

Výrobce: TROTEC

TFV 100 EX je optimálním řešením ventilátoru pro všechny aplikace větrání v ochranných pásmech EX s vysokým protitlakem, jaké se vyskytují na dlouhých dopravních trasách pomocí několika vzájemně propojených hadic na přepravu vzduchu. Na rozdíl od axiálních ventilátorů dodává tento výkonný radiální ventilátor vzduch kolmý na osu oběžného kola podle principu odstředivky, ve které je vzduch tlačen směrem ven a stlačený v spirálovitém krytu.

Odstředivý ventilátor navržen dle směrnice ATEX 2014/34 / EU je integrován v robustním ocelovém pouzdře s práškovým nástřikem s vysoce odolným dvousložkovým povlakem, díky čemuž je mimořádně odolný i proti agresivním podmínkám prostředí. Všechny požadované druhy oceli jsou volitelně k dispozici.

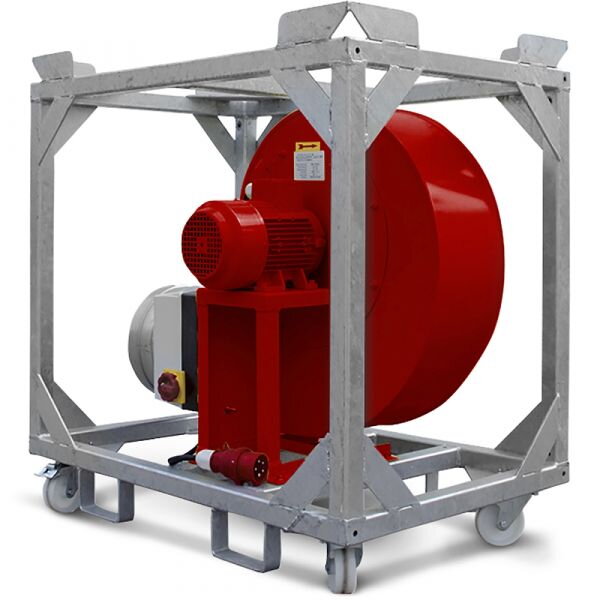

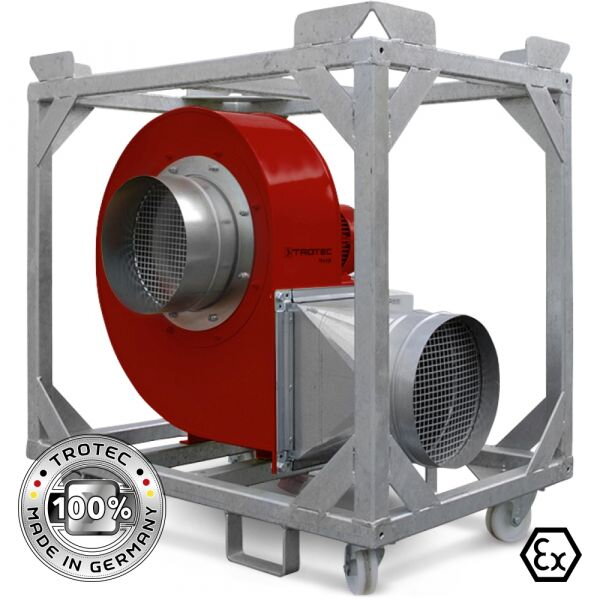

Kromě bezrámové standardní verze můžeme dodat i TFV 100 EX, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli a s robustními transportními koly, které vám nabízejí maximální mobilitu a jsou ideální pro použití na často se měnících místech.

Spínače, kabely a vidlice TFV 100 EX jsou schváleny pro použití tam, kde existuje riziko výbuchu. Pro rozšíření spojení je možné dodat i vhodné spojovací zástrčky, které jsou schváleny pro použití v zónách 1, 2, 21 a 22.

graf vypoctu
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

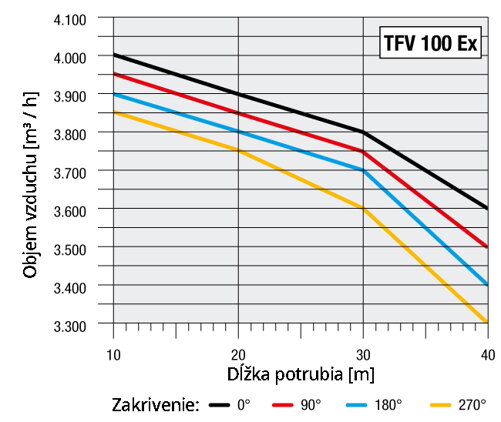

Objem vzduchu ve vztahu k délce potrubí:
objem vzduchu a dlzka hadice

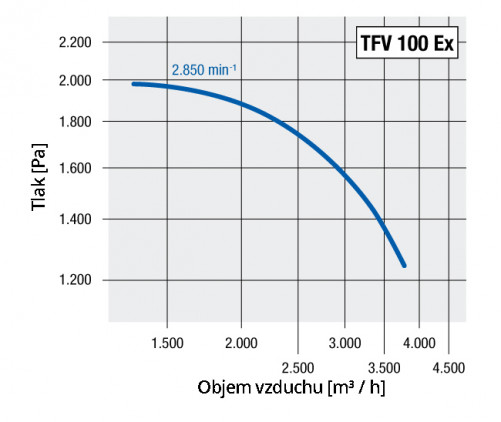

Výkonová křivka na straně tlaku:tlak a objem vzduchu
Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 4 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 2 000
-Pa: 2 020
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 17
-km / h 61,2
Ventilátor
-Úrovně ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2 800 Pa
-Teplota dopravníku max .: 60 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 2,2 kW
-Doporučená ochrana: 10 A
-Jmenovitý proudový odběr: 7,8 A
Elektrické připojení
-Konektor: CEE 16 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 300 mm
-Hrdlo výfuku. 300 mm
Hodnoty zvuku
-Vzdálenost 1 m: 87,5 dB (A)
-Vzdálenost 3 m: 81,5 dB (A)
Ochrana proti výbuchu
-Zóna: 2
-Třída ochrany: II3G, T4
Rozměry
-Délka: 960 mm
-Šířka: 560 mm
-Výška: 750 mm
-Váha: 120 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
