Odstředivý ventilátor TROTEC TFV 1200

Konečné řešení pro ventilaci velkého objemu s velmi velkým objemovým průtokem.

774 100 Kč s DPH

Skladové číslo: TR1510002070

Dostupnost Dostupnost: Na dotaz

Výrobce: TROTEC

S nekonečně variabilním dodávacím výkonem až 45 000 m³ / h si tento ventilační gigant definuje vlastní třídu. Na světě neexistuje podobný mobilní vysokotlaký odstředivý ventilátor tohoto typu!

I při velmi dlouhých trasách přepravy vzduchu s několika zatáčkami a vysokém protitlaku zaujme TFV 1200 svojí extrémně vysokou kapacitou pro přepravu vzduchu, a to i při vzdálenostech hadic 100 metrů.

Agresivní prostředí nemá vliv na toto kvalitní zařízení, které je kompletně vyrobeno v Německu, protože odstředivý ventilátor je navržen tak, aby byl extrémně stabilní iv náročných podmínkách a je integrován do robustního ocelového krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. povrchová úprava a je necitlivý na silně znečištěné ovzduší s vysokým podílem prachu. Všechny požadované druhy oceli jsou volitelně k dispozici.

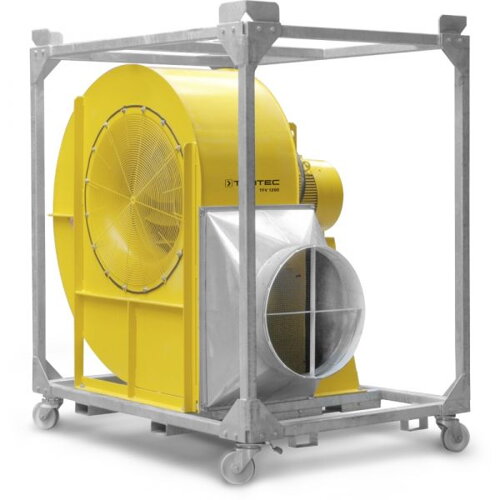

Kromě standardní standardní verze je TFV 1200 volitelně k dispozici i na obrázku, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábu. Transportní rám vám nabízí maximální mobilitu a je ideální pro použití na často se měnících místech.

graf vypocet
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

obrazok vypoctu
Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

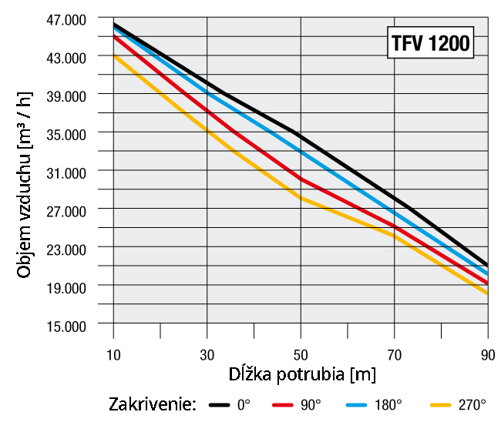

Objem vzduchu ve vztahu k délce potrubí:
objem vzduchu a dlzka hadice

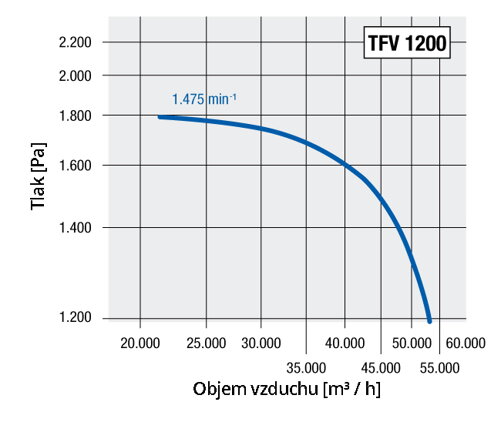

Výkonová křivka na straně tlaku:
tlak a objem vzduchu
Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 54 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 45 000
-Pa: 2 150
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 38
-km / h: 136,8
Ventilátor
-Rychlost ventilátoru: plynulý
Tlak vzduchu
-Stupeň max .: 2650 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: +20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 37 kW
-Doporučená ochrana: 80 A / ochranný spínač motoru
-Jmenovitý proudový odběr: 65 A
Elektrické připojení
-Konektor: CEE 63 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdálenost 1 m: 106 dB (A)
-Vzdálenost 3 m: 100 dB (A)
Rozměry
-Délka: 1 900 mm
-Šířka: 1 400 mm
-Výška: 1 800 mm
-Váha: 750 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
