Odstředivý ventilátor TROTEC TFV 600

TFV 600 je navržen pro velkou přepravní kapacitu s vysokým protitlakem i při dlouhých dopravních trasách přes několik vzájemně propojených hadic pro leteckou dopravu.

Díky tomu je TFV 600 ideálním dopravníkovým ventilátorem na větrání potrubních systémů nebo tunelů, na svářečské práce nebo na těsnění a podlahové úpravy ve stavebnictví.

I při dlouhé 50-metrové vzdálenosti hadic s několika ohyby zaručuje tento výkonný radiální ventilátor vysoký objem vzduchu, protože na rozdíl od axiálních ventilátorů dopravuje TFV 600 vzduch kolmo na osu oběžného kola podle principu odstředivky, v níž vzduch je stlačen směrem ven.

Tato technologie zajišťuje nejen vysoký dopravní tlak, ale také dělá ventilátor necitlivý na silně znečištěné ovzduší s vysokým podílem prachu.

Odstředivý ventilátor tohoto kvalitního přístroje, který je kompletně vyroben v Německu, je integrován do robustního ocelového krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. Nevadí mu jeho použití v agresivním prostředí. Kryt je volitelně k dispozici ze všech požadovaných druhů oceli.

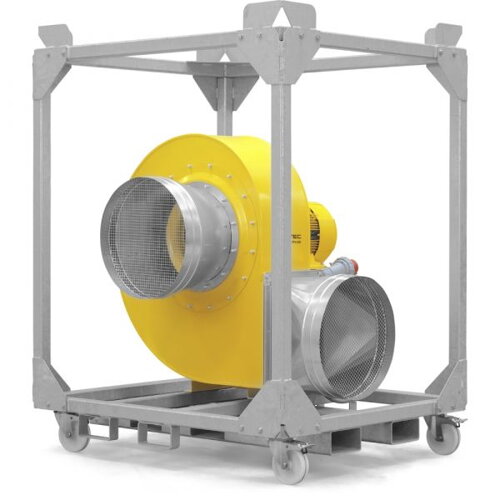

Kromě standardní verze bez rámu je volitelně k dispozici i model TFV 600, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábem. Transportní rám vám nabízí nejen maximální mobilitu pro použití na často se měnících místech, ale je možné ho i dvakrát složit, aby se šetřilo místo při přepravě nebo skladování.


Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo nejbližší nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

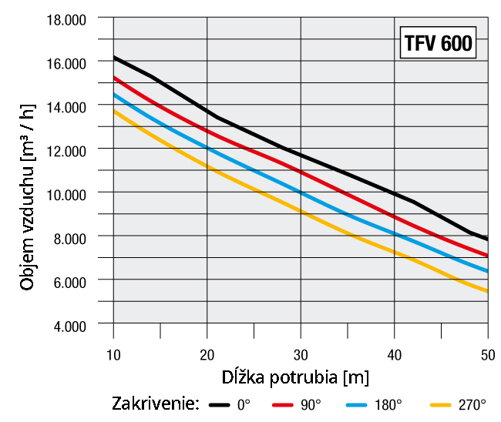

Objem vzduchu ve vztahu k délce potrubí:

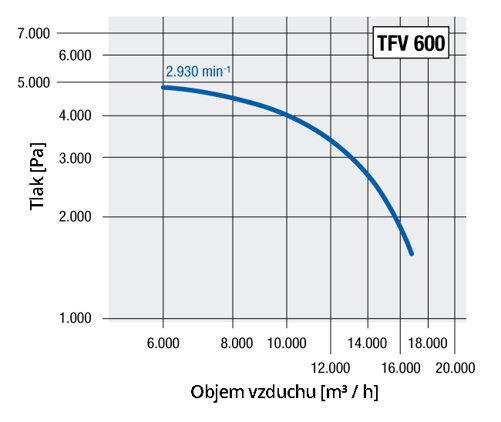

Výkonová křivka na straně tlaku:


Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 16 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 10 000
-Pa: 4 000
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 21
-km / h: 75,6
Ventilátor
-Rychlost ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 4 900 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 18,5 kW
-Doporučená ochrana: 32 A / ochranný spínač motoru
-Jmenovitý proudový odběr: 34 A
Elektrické připojení
-Konektor: CEE 63 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 515 mm
-Hrdlo výfuku: 515 mm
Hodnoty zvuku
-Vzdálenost 1 m: 84 dB (A)
-Vzdálenost 3 m: 78 dB (A)
Rozměry
-Délka: 1 305 mm
-Šířka: 1 250 mm
-Výška: 1 170 mm
-Váha: 233 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
