Odstředivý ventilátor TROTEC TFV 300

Robustní řešení ventilátoru pro vysoký tlak.

146 900 Kč s DPH

Skladové číslo: TR1510002030

Dostupnost Dostupnost: Na dotaz

Výrobce: TROTEC

Pro svou velkou kapacitu přívodu vzduchu s vysokým tlakem vzduchu je TFV 300 vhodný pro širokou škálu ventilačních aplikací v průmyslu a stavebnictví, například na čištění nádrží, svářečské práce v kanalizacích a potrubních systémech nebo na těsnící a podlahové práce podzemní garáže.

Agresivní prostředí nemá na toto kvalitní zařízení vliv, protože odstředivý ventilátor je integrován v robustním ocelovém krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. Všechny požadované druhy oceli jsou volitelně k dispozici.

Na rozdíl od axiálních ventilátorů tento výkonný radiální ventilátor dopravuje vzduch kolmo na osu oběžného kola podle principu odstředivky, ve které je vzduch tlačen směrem ven a stlačený v spirálovité skříni. Tato technologie zajišťuje nejen vysoký dopravní tlak, ale také dělá ventilátor necitlivý na silně znečištěné ovzduší s vysokým podílem prachu.

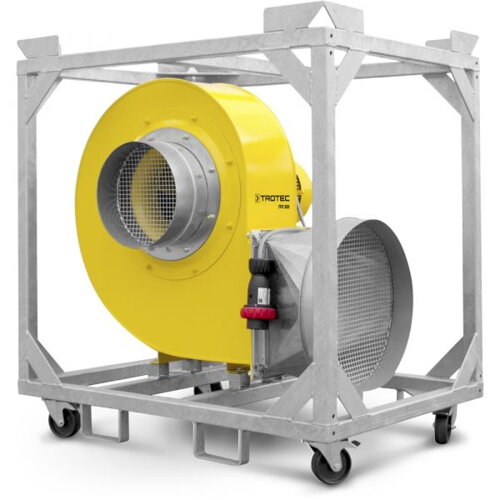

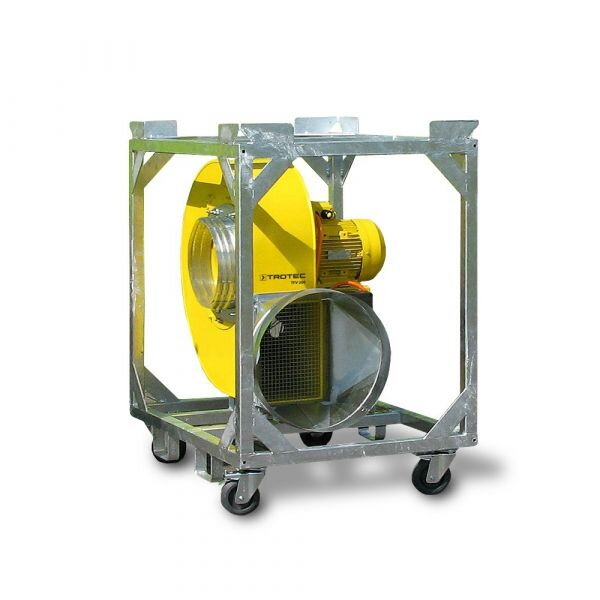

Kromě bezrámové standardní verze můžeme volitelně dodat i TFV 300, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli a robustních transportních koleček, které vám nabízejí maximální mobilitu a jsou ideální pro použití na často se měnících místech.

graf vypoctu
Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo nejbližší nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

obrazok vypoctu

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

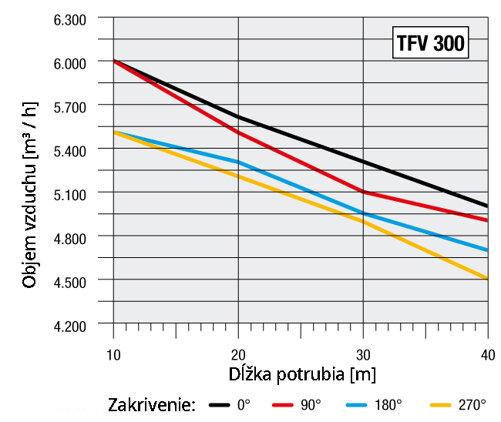

Objem vzduchu ve vztahu k délce potrubí:
objem a dlzka

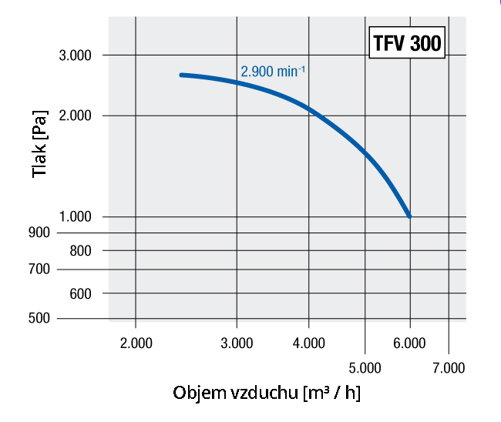

Výkonová křivka na straně tlaku:
tlak a objem

Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 7 000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 5 000
-Pa: 1 900
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 27
-km / h: 97,2
Ventilátor
-Rychlost ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2800 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 4 kW
-Doporučená ochrana: 16 A / ochranný spínač motoru
-Jmenovitý proudový odběr: 8,6 A
Elektrické připojení
-Konektor: CEE 16 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 300 mm
-Hrdlo výfuku: 450 mm
Hodnoty zvuku
-Vzdálenost 1 m: 77 dB (A)
-Vzdálenost 3 m: 71 dB (A)
Rozměry
-Délka: 1 000 mm
-Šířka: 700 mm
-Výška: 830 mm
-Váha: 150 kg

Vlastnosti a funkce
Návrh bydlení
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík

Výrobce: Trotec
Provedení: Radiální
Hlučnost: 77 dB
Počet rychlostí: 1
Příkon: 4000 W
Dálkové ovládání: Ne
Světlo: Ne
