Odstředivý ventilátor TROTEC TFV 100

Ideální pro dlouhé cesty vedoucí vzduch s vysokým protitlakem.

138 500 Kč s DPH

Skladové číslo: TR1510002010

Dostupnost Dostupnost: 2 až 3 týdny

Výrobce: TROTEC

TFV 100 je optimálním řešením ventilátoru pro všechny ventilační aplikace s vysokým protitlakem, jaké se vyskytují na dlouhých dopravních trasách pomocí několika vzájemně propojených hadic na přepravu vzduchu. Na rozdíl od axiálních ventilátorů tento výkonný radiální ventilátor dopravuje vzduch kolmo na osu oběžného kola podle principu odstředivky, ve které je vzduch tlačen směrem ven a stlačený v spirálovité skříni.

TFV 100 je proto zvláště vhodný pro větrání při renovaci, kanalizaci nebo svařování, a to i v silně znečištěném prostředí s vysokým podílem prachu.

Odstředivý ventilátor je integrován v robustním ocelovém krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem, díky čemuž je mimořádně odolný i vůči agresivním podmínkám prostředí. Všechny požadované druhy oceli jsou volitelně k dispozici.

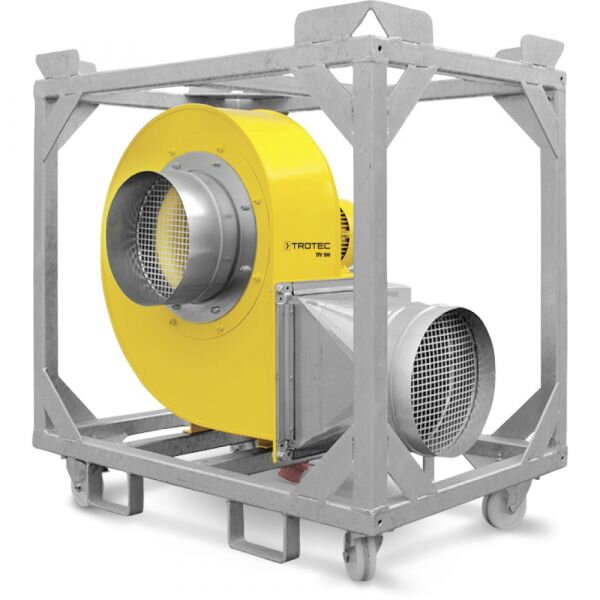

Kromě této základní verze je TFV 100 volitelně k dispozici s přídavným přepravním rámem z pozinkované oceli, jak je to znázorněno, který vám nabízí maximální mobilitu a je ideální pro použití na často se měnících místech.

V případě zájmu si jednoduše objednejte volitelný přepravní rám a zařízení bude dodáno kompletně smontované v rámu.

graf tfv 100

Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)
5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo blízko nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

nakres tfv 100

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

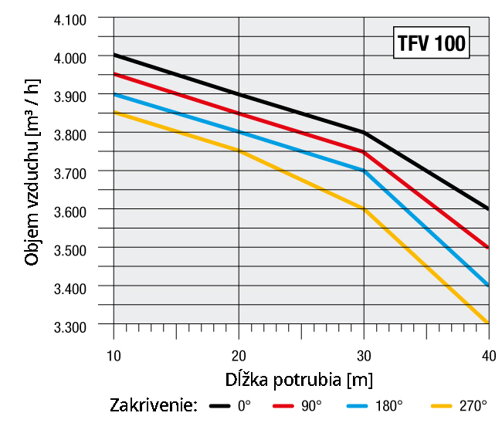

Objem vzduchu ve vztahu k délce potrubí:
objem vzduchu a dlzka potrubia

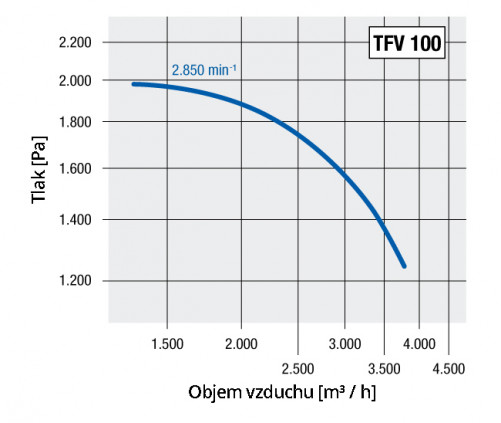

Výkonová křivka na straně tlaku:
vykonova krivka

Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 4000 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 2 000
-Pa: 2 020
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 17
-km / h: 61,2
Ventilátor
-Úrovně ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2080 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 2,2 kW
-Doporučená ochrana: 10 A / ochranný spínač motoru
-Jmenovitý proudový odběr: 7,8 A
Elektrické připojení
-Konektor: CEE 16 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 300 mm
-Hrdlo výfuku: 300 mm
Hodnoty zvuku
-Vzdálenost 1 m: 87,5 dB (A)
-Vzdálenost 3 m: 81,5 dB (A)
Rozměry
-Délka: 960 mm
-Šířka: 560 mm
-Výška: 750 mm
-Váha: 120 kg

Vlastnosti a funkce
Konstrukce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
